INTERFACCIA USB
La possibilità di disporre varianti dotate di due canali CAN High Speed, un canale CAN Low Speed e un canale LIN, ne consente l’utilizzo in un’ampia gamma di applicazioni sia nel settore industriale che in quello automotive.
VARIANTI
USB TO CAN V2 è disponibile in diverse varianti. Per le connessioni CAN, la versione compatta dispone di un connettore Sub-D9 o, in alternativa, di tipo RJ45. In esecuzione con doppia interfaccia CAN, la scheda dispone invece di due attacchi RJ45. Inclusi con il dispositivo ci sono anche i cavi adattatori per i connettori sub D9.

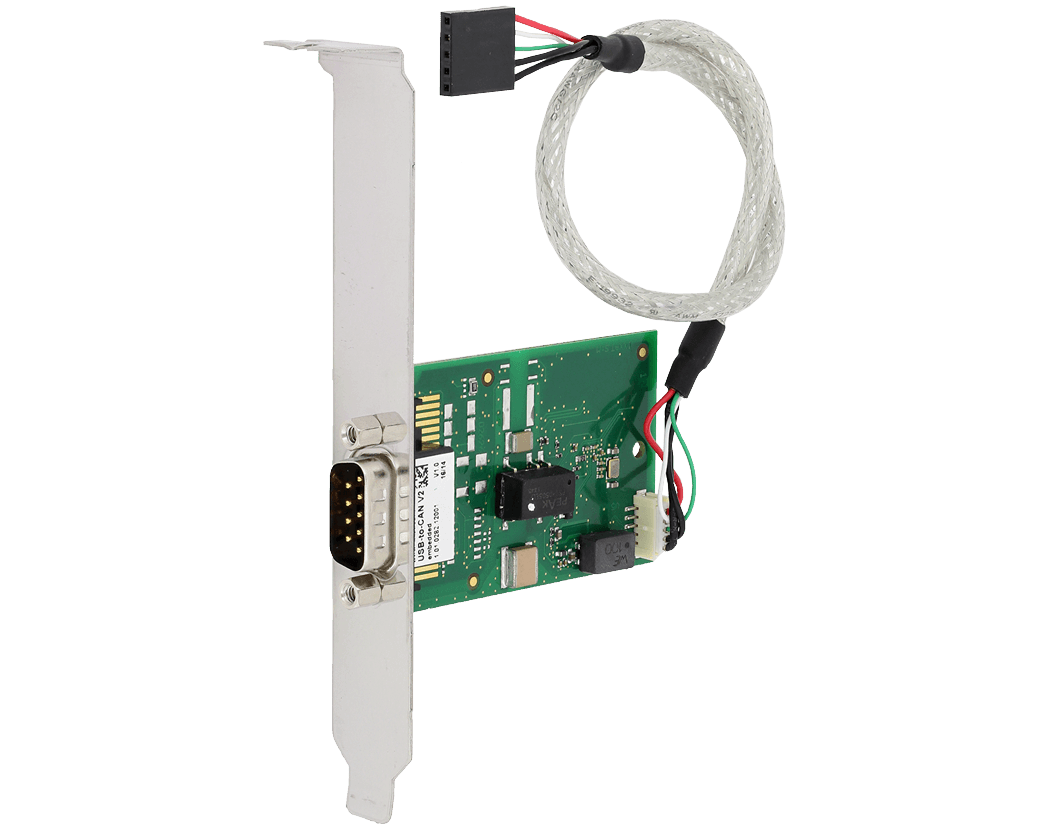

La scheda IXXAT USB to CAN V2 embedded, viene fornita senza custodia e può essere consegnata con o senza slot board e adattatore USB per l’installazione all’interno di computer. Sono disponibili anche altre opzioni che includono interfacce CAN galvanicamente isolate, esecuzioni bulk e il supporto di comunicazione CAN a bassa velocità (ISO 11898-3) e LIN. Le comunicazioni LIN sono supportate in modalità LIN sia master che slave. Come LIN di tipo slave, l’interfaccia risponde automaticamente alle richieste ricevute dal master.
I dati di risposta vengono aggiornati attraverso l’API del PC usando un buffer. In modalità master, le chiamate vengono elaborate dall’applicazione PC. I messaggi LIN entrati vengono inoltrati all’applicazione insieme alle informazioni relative a data e ora, richiesta del master, risposta e stato.
ALTE PERFORMANCE E FLESSIBILITÀ
Le prestazioni hardware nonché il collegamento USB 2.0 ad alta velocità (480 MBit/s), consentono alla USB to CAN V2 di raggiungere throughput molto elevati con tempi di latenza minimi e bassi consumi energetici. Ciò permette di inviare e ricevere messaggi in maniera affidabile e senza perdite dati in reti CAN caratterizzate da elevati carichi dati e velocità di trasmissione. I messaggi, a cui è associato un riferimento di data e ora, possono inoltre essere sia filtrati che bufferizzati direttamente nella USB to CAN V2.
Il prezzo interessante e il design molto compatto rendono l’interfaccia USB to CAN V2 la soluzione ideale per produzioni di serie e, in combinazione con il Can Analyser per attività di sviluppo, assistenza e manutenzione.
La sua nuova e robusta custodia rende inoltre possibile effettuare personalizzazioni a livello di brand e design. Tutte le schede USB to CAN sono supportate dai pacchetti driver IXXAT e dal protocollo API nonché dai pacchetti che offre IXXAT.
PC bus interface | USB 2.0, Hi-Speed |
Microcontroller | 32 bit |
CAN controller | Internal; CAN 2.0 A/B |
CAN baudrates | 10 kBit/s ... 1 Mbit/s |
CAN high-speed transceiver | TI SN65HVD251D |
CAN low-speed transceiver (1) | TJA1055T |
LIN transceiver (1) | TJA1020 |
LIN protocol (1) | V1.3 and V2.0 |
LIN baudrate (1) | max. 20 kBaud |
Galvanic isolation | optional, 1 kV, 1 sec. |
Power supply | 5 V, max. 500 mA via USB port |
Temperature range | -20°C ... 70°C |
Fieldbus connection | according to CiA 303-1 |
Certification | CE, EN 55022:2010, EN61000-6-1:2007 |
• Economico ed estremamente versatile
• Interfaccia driver per comunicare facilmente con il PC
• Ideale per applicazioni industriali ed automobilistici
• Disponibili altre opzioni che includono interfacce CAN galvanicamente isolate
Numeri d'ordine/ varianti
Varianti / Caratteristiche |
CAN HS ports |
CAN LS ports |
LIN ports | Fieldbus galv. isolated |
D-SUB 9 |
RJ45 | Order number |
---|---|---|---|---|---|---|---|
compact | 1 | X | X | 1.01.0281.12001 | |||
1 | X | X | 1.01.0281.12002 | ||||
1 | X | 1.01.0281.11001 | |||||
embedded (1) | 1 | X | X | 1.01.0282.12001 | |||
professional | 2 | X | X (incl. D-SUB 9 adapter cable) |
1.01.0283.22002 | |||

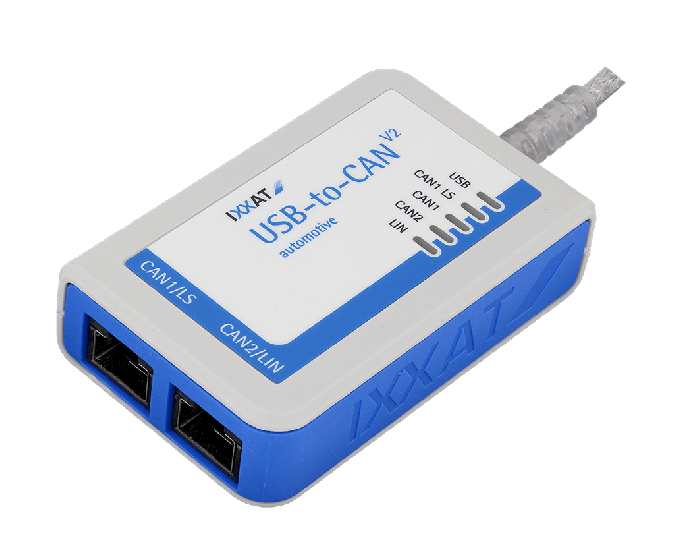

automotive | 2 (2) | 1 | 1 (3) | X | X (incl. D-SUB 9 adapter cable) |
1.01.0283.22042 |
(1) PC installation via slot board and internal USB cable
(2) One channel via software between ISO11898-2 and ISO11898-3 switchable
(3) LIN master / slave mode via software switchable
