IXXAT DeviceNet Module

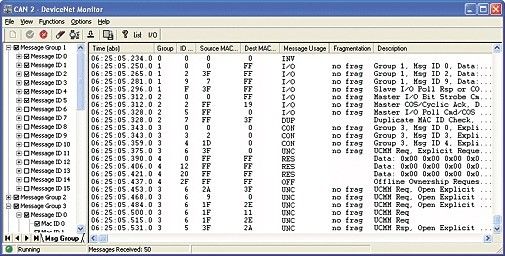

In aggiunta al canAnalyser, il DeviceNet Module interpreta tutti i messaggi CAN ricevuti in base allo standard ODVA DeviceNet e visualizza i parametri ricevuti in base al Message Group, MAC ID e Message ID.

L'informazione in ingresso è divisa in Unconnected Message, Explicit Message, I/O Message, Duplicate MAC-ID Check Message, Device Heartbeat Message, Device Shutdown Message, Offline Connection Set così come i messaggi DeviceNet riservati e invalidi e il loro contenuto viene decodificato dipendentemente dal tipo:

• Explicit Message: vengono mostrati tutti i servizi comuni e i nomi di classe specificati  come pure le risposte di errore. Inoltre viene analizzato e monitorato il protocollo di frammentazione. L'interpretazione degli Explicit Message si basa sulla tabella dei collegamenti che contiene il formato del messaggio utilizzato. La tabella dei collegamenti è riempita automaticamente dal rilevamento del setup di connessione e può essere configurata manualmente.
• I/O Messages: supporto di Predefined Master/Slave Connection Set (Poll, Bit-Strobe, COS/Cyclic, Multicast Poll) e messaggi dinamici dai gruppi 1 e 3. Gli I/O Messages frammentati possono essere configurati dall'utente; per questi messaggi il protocollo di frammentazione viene analizzato e monitorato.
• Unconnected Message: sono supportati Unconnected Message Manager Port (UCMM) e Unconnected Port of the Predefined Master Slave Connection Set.

Inoltre, il filtraggio dei messaggi ricevuti in base al MAC-ID e al tipo di messaggio può essere impostato e salvato durante il funzionamento.

Per l'ulteriore elaborazione dei dati interpretati in altre applicazioni, il contenuto della finestra di analisi può essere esportato in un file di testo (formato CSV).
