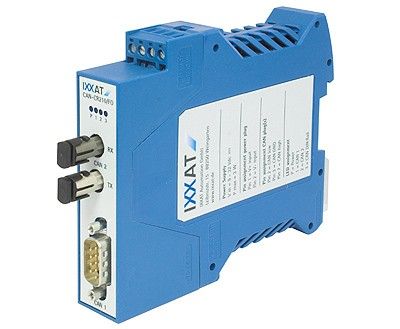

IXXAT CAN-CR210/FO

Stackable - Fibra ottica

Il CAN-CR210/FO viene utilizzato per la conversione del segnale CAN da filo di rame (ISO 11898-2) a cavi in fibra ottica. Ciò fornisce un completo isolamento e la protezione contro influenze EM.
Per la creazione di topologie a stella o ad albero, diversi CAN-CR210/FO possono essere collegati ad un CAN-hub attraverso un backbone bus integrato (anche con CAN-CR200).
Una caratteristica speciale del ripetitore è la separazione di un segmento difettoso dal resto della rete, in modo che la rete restante possa continuare a funzionare. Dopo l'eliminazione del difetto, il segmento è nuovamente riattivato nella rete.Stackable - Fibra ottica

DisplayTrasmissione e segmento difettoso (tre LEDs doppi), Accensione (un LED)
CAN bus interfaceISO 11898-2, isolata galvanicamente, connettore  Sub-D9 . Resistenze di terminazione CAN integrate (commutabili). Backbone bus integrata.
FOC connection2 x F-SMA or ST terminal for duplex line (Glass 50/125 µm duplex)
BaudrateFino a 888 kbps
Delay~ 300 ns (si traduce in ~ 60 m (~ 90 piedi.)di lunghezza del bus) tra il collegamento del filo di un FO Repeater attraverso il cavo in fibra ottica per il collegamento del filo di un secondo FO Repeater (escluso il tempo di ritardo del segnale della fibra ottica , che è ~ 5 ns/m)
Power supply9 - 32 V DC, 3 W typ., through terminals
Temperature range-20 ºC ... +70 ºC
Housing, sizeContenitore di plastica, 22.5 x 100 x 115 mm (senza connettore FO)
1.01.0068.45010CAN-CR210/FO - Glass fiber version with F-SMA connector
1.01.0068.46010CAN-CR210/FO - Glass fiber version with ST connector
1.04.0073.00000T bus connector
