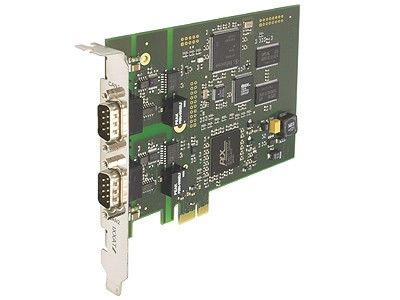

IXXAT iPC-I XC16/PCIe

Due canali CAN - interna al PC, connessione via bus PCI express

IXXAT IPC-I XC16/PCIE È STATA SOSTITUITA DA IXXAT CAN-IB200/PCIE >>

Questa è una soluzione potente ed economica per una scheda CAN attiva con due canali CAN. L'interfaccia è lo stato dell'arte, supporta PCI express e può essere facilmente installata grazie al Plug & Play. Alcune delle funzionalità offerte dal microcontrollore della scheda comprendono il filtraggio, la pre-elaborazione, la trasmissione e  la memorizzazione dei messaggi CAN con timestamp.

Grazie al potente microcontrollore, entrambi i controller CAN possono funzionare contemporaneamente senza perdere alcun dato anche in sistemi con un alto carico di rete. In combinazione con il driver CAN (VCI, incluso nella spedizione), l'IPC-I XC16/PCIe consente una perfetta integrazione di applicazioni CAN su PC. Inoltre, l'iPC-I XC16/PCIe è particolarmente adatta per l'utilizzo con gli strumenti di analisi e configurazione IXXAT e per l'uso come controller di rete CANopen.

Specifiche tecniche

PC bus interfacePCIe (r1.0a), x1 link (2,5 Gbps per direction)
PC address rangePlug & Play, 16 kB memory mapped and 128 bytes I/O area
InterruptsINT A, Plug & Play
MicrocontrollerInfineon XC161, 40 MHz
Memory extension512 kByte SRAM, 128 kByte FLASH, 8 kByte DPRAM
CAN controllerInternal TwinCAN module (two CAN channels)
CAN bus interfaceISO/IS 11898-2 high-speed, Sub D9 connector according to DS 102, Galvanic decoupled
Power supply12 V DC, 60 mA typ.; 3.3 V DC, 200 mA typ.
Temperature range0 ºC ... +70 ºC
CertificationCE, FCC
SizeApprox. 90 x 150 mm

Contenuti della spedizione

  • Interfaccia PC/CAN e manuale
  • Driver CAN VCI per Windows 2000/XP
  • Monitor CAN semplice "miniMon"
