MODALITÀ BRIDGE

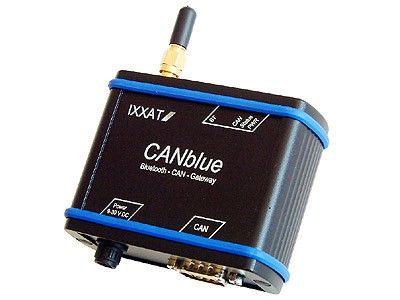

La modalità bridge permette all'utente di configurare un bridge CAN-Bluetooth-CAN usando due dispositivi CANblue/Generic. Lo scambio di messaggi avviene sul livello 2 ed è trasparente. Il dispositivo può essere utilizzato anche in sistemi con CANopen, DeviceNet o protocolli specifici del cliente. Possono essere impostati dei filtri per lo scambio dei dati tramite Bluetooth. Con più di due dispositivi CANblue/Generic l'accoppiamento dei dispositivi può essere fatto in modo dinamico. A seconda delle condizioni ambientali, la distanza massima tra i dispositivi può arrivare fino a 100 m.
ASCII PROTOCOL MODE
In questa modalità, le funzioni per la trasmissione e la ricezione di messaggi CAN e per la configurazione del CANblue/Generic sono disponibili all'utente attraverso su semplici comandi ASCII. Il CANblue/Generic è l'ideale per sistemi "non-Windows" o piattaforme embedded.
Specifiche tecniche
| Bluetooth interface | Bluetooth specification V2.0, Class 1 / +16,9 dBm (49 mW), 100m |
| Microcontroller | Infineon C161U, 36 MHz |
| Memory | 256 k Flash, 128 k RAM |
| CAN controller | SJA1000 |
| CAN bus interface | ISO 11898-2 and ISO/IS11898-3, switchable, Sub D9 plug according to CiA 303-1, galv. decoupled |
| Voltage supply | 9 - 30 V DC, 2.5 W |
| Temperature range | -20 ºC ... +70 ºC |
| Certification | CE, FCC |
| Housing | stable metal housing |
| Size | 85 x 72 x 35 mm |
OBSOLETO
sostituito con CANblue II
Order no. 1.01.0126.12000
